Поворотно-дисковой затвор ERHARD

Уникальные особенности конструкции

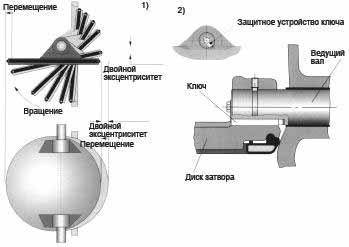

Двойной эксцентрик
Благодаря двойному эксцентрику
происходит перенесение ротации во
время вращательного движения диска.
Таким образом:
- Достаточно открывающего хода, равного
лишь нескольким градусам. Поэтому
уплотняющее кольцо не подвержено
напряжению.
В открытом состоянии уплотняющее кольцо
полностью свободно от напряжения.
В области уплотнительного кольца и седла
износ очень незначителен, а разрыв
практически исключен. (см. ниже 1))
Прочное соединение посредством ключа
Для важного соединения ведущих осей и
диска фирма ERHARD разработала и
внедрила в производство прочное
соединение посредством ключа. Это
соединение обеспечивает надежную работу
без колебаний диска даже при условии
максимальной динамической перегрузки.
Соединение посредством ключа подогнано
с большой точностью. Поэтому соединение
оси и диска настолько прочно, как если бы
эти детали были бы отлиты как одно целое.
(см. 2))

Совершенная и оптимизированная конструкция как результат
более чем 60-летнему опыту разработки и производства
поворотно-дисковых затворов.

* Конструкция учитывает разнообразие областей применения
* Большой диапазон размеров и давления
* Складской запас различных вариантов затворов
* Прочная конструкция
* Герметичность в обоих направлениях
* Выбор материала изготовления с учетом области применения
и условий эксплуатации
* Диск с двойным эксцентриком
* Обтекаемая форма
* Низкие потери напора
* Высокое качество защитных поверхностей
* Широкий выбор приводов и возможностей управления

Условные диаметры DN 80 - DN 2500
Диапазон давления PN 2.5 - PN 40
Рабочие температуры: от - 20 С до +70 С для жидкостей
от-20 С до 120 С для газов

Соединения
PN 2.5 - PN 40 согл. DIN/EN/ISO
Конструкция и тип согл. EN 593 (прежде DIN 3354 и BS 5155)
Строительные длины:
Конструкция фланцев,
Основная серия 14 EN 558-1 (прежде BS 5155)

Приводы
мануальное или электрическое управление,
пневматический или гидравлический приводы,
специальный электропневматический привод

Материалы изготовления:
Корпус и диск
* высокопрочный чугун с шаровидным
графитом GGG-40
* высокопрочный чугун GGG-50
* высокопрочный чугун GGG-40.3
* литая сталь
* сварная сталь

Покрытие корпуса
Внутри: ERHARD стекловидная эмаль или ЕКВ
эпоксидное покрытие
Снаружи: ЕКВ или специальное покрытие или футеровка по
выбору заказчика
Покрытие диска: ЕКВ или стекловидная эмаль
Седло корпуса: ERHARD стекловидная эмаль или прочная
аустенитная сталь, накатанная на корпус
Ось / штифт: ферритная сталь мин. 16% Сг
Уплотнения NBRMH EPDM
Втулка подшипника:
сталь (поверхность подшипника PTFE, не требует консервации)
Болты
Снаружи и внутри: сталь как мин. А2 CrNi

Поворотно-дисковые затворы ERHARD
Качество и надежность

Область седла и защита от коррозии
Как правило, возможны оба варианта исполнения в зависимости
от выбора вида антикоррозионной защиты:
Накатка на седло кольца из нержавеющей стали.
Снаружи и внутри: ЕКВ эпоксидное покрытие синего цвета.
Разрешено WRc и полностью соответствует нормам DIN 30677,
часть 1. Седло, покрытое стекловидной эмалью.
Цвет: синий кобальт. Снаружи: ЕКВ покрытие; цвет синий.

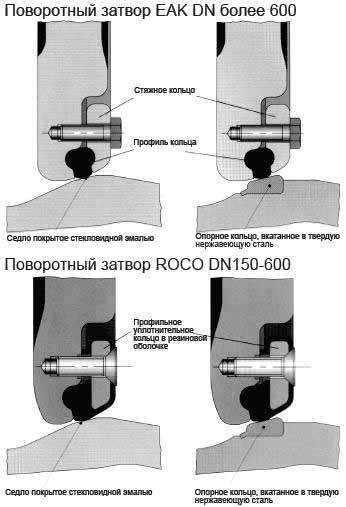

Основные уплотнения
- Поворотно-дисковые затворы ERHARD имеют резиновое
уплотнение.
- Основное уплотнение выполнено в виде
профильного кольца, которое прочно зафиксировано в диске.
- В зависимости от условного диаметра и показателя
давления используется как цельное резиновое уплотняющее
кольцо (для ROCO ), так и зажимное кольцо с отдельным
профильным кольцом (для модели ЕАК).
- Основные уплотнения легкозаменяемы.
- Бесконечное профильное кольцо с цельным зажимающим
кольцом обеспечивает равномерную и контролируемую
настройку.

Поворотно-дисковые затворы ERHARD Усовершенствование
испытанной конструкции: ROCO
Поворотно-дисковый затвор ERHARD (EAK) - проверенная
временем конструкция - постоянно улучшается и
оптимизируется, начиная с малых диаметров.
Результатом новаторской работы конструкторов и
инженеров является новое поколение поворотно-дисковых
затворов: ERHARD ROCO для диаметров DN 80 - 600.
Затвор ROCO сохранил хорошо известные особенности
затвора ЕАК, приобретя, однако, новые черты.
Закрытое уплотнение оси из нерж. стали
> Совмещаемо с различными типами приводов
Профильное уплотняющее кольцо в цельном резиновом
покрытии (со стальным укреплением)
> улучшенное и оптимизированное антикоррозионное покрытие
> Совместимое / заменяемое также на ранее производимые
системы уплотнения

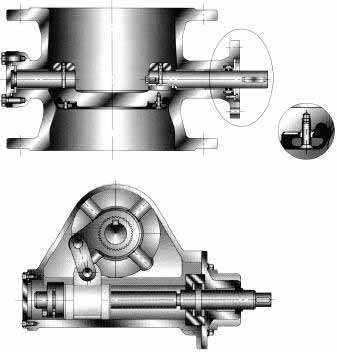

Каждый поворотно-дисковый затвор ROCO в стандартном
исполнении оснащен новейшим запатентованным
золотниково - кривошипным механизиом SKG.

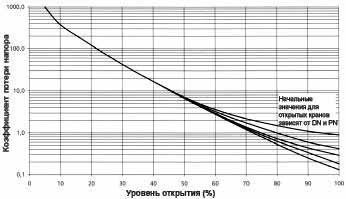

Технические данные

Примечение:
1. Коэффициеты потери напора на большие DN и высокое PN
предоставляются по запросу.
2. Данные в таблице основаны на: 1. потоке со стороны
осевой части диск
2. среднем значении изделий покрытых стекловидной эмалью.
