Строительная длина F4, DN 40 - 400 DIN 3352 - 4А, PN 10, PN 16
Муфтовая / раструбная комбинированная конструкция DIN 28603, PN 16,
DN 80 - 200
Заменяемая задвижка со свободными фланцами DN 80 - 200, PN 16
Строительная длина F5, DN 40 - 400 DIN 3352 - 4В, PN 10, PN 16
Универсальные задвижки с муфтовым соединением для труб SG трубы
DIN 3352 -13, PN 16, DN 80 -200
С обеих сторон - наконечники в виде полиэтиленовых труб DN 50 - 200 (внешний
диаметр труб 63 - 225)
Преимущества и материалы:
Защита от коррозии элементов корпуса
Эпоксидное покрытие ЕКВ синего цвета
Внутри - ERHARD стекловидная эмаль, Синий кобальт
Снаружи - покрытие ЕКВ синего цвета
Элементы корпуса - Высокопрочный чугун GGG / ERHARD стекловидная эмаль
Покрытие клина - Особая разновидность эластомера
Уплотнение - Изолированное, эластомер
Соединительные болты - Нерж. сталь А2, DIN ISO 3506
Шпиндель - Нерж. сталь, мин. 13% Cr
Уплотнение шпинделя - Самоуплотняющийся эластомер
Гайка шпинделя / резьбовой подшипник - Орудийный металл
Область применения:
o Водоснабжение и водораспределение
o Промышленное использование o Установки, оборудование
o Очистка сточных вод
o Газоснабжение
Универсальность
o Питьевая вода
o Воздух
o Неагрессивные газы согл. DVGW - 6260 /1
o Имеется разрешение DIN-DVGV
Улучшенная конструкция
o Цельная крышка
o Элементы корпуса: высокопрочный чугун GGG
o Обслуживание не требуется
Уплотнение шпинделя с дополнительным уплотнением для замены уплотнения
шпинделя под рабочим давлением. С кованой манжетой из нерж. стали
o Заменяемый шпиндель
Испытанные системы антикоррозионной защиты
o Внутри - ERHARD стекловидная эмаль снаружи: ЕКВ эпоксидное покрытие
o ЕКВ эпоксидное покрытие изнутри и снаружи
o Стандартные соединительные болты: нерж. сталь
|
Соответствие нормам гигиены благодаря полностью гуммированному клину
o С дренажем клина o Отсутствие кармана в корпусе, нет зоны нечувствительности
o Уплотняющие поверхности расположены под углом 20 о, поэтому твердые частицы и осадок не
оказывают воздействия на них
Экономичность
o Идентичная конструкция крышки и внутренних элементов в пределах одного и того же условного
диаметра.
Виды соединений / нормы
- Фланцевые соединения DIN 3352 - А строительная длина согл. DIN 3202 - F4 DIN 3352 - 4В строительная
длина согл. DIN 3202 - F5 BS 5163: 1974, Фланцевые соединения согл. BS 4504
- Муфтовое соединение
DIN 3352 - 13 для труб из высокопрочного чугуна
- Муфтовое и раструбное соединение
- Комбинированная задвижка
- Муфтовое соединение
- Для пластиковых труб согл. DIN 19532
- Для концов труб с сваркой встык
- Для труб из РЕ, желтый и черный цвет
DN 400, частично обрезинен
Универсальные задвижки

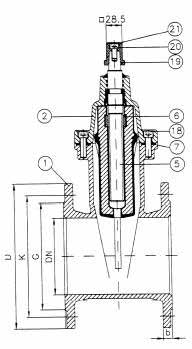

Универсальные задвижки DIN 3352 - 4А (короткий корпус)
Область применения: питьевая вода и газ
PN 10 /16 DN 40 - 400
Строительная длина F4 DIN 3202
Макс, разрешенное рабоч. давл. в бар для воды до 70 ° С
DN 40-300: проверено и одобрено согл. DIN - DVGV. Одобрено VdS для служб пожарной безопасности.
Универсальные задвижки DIN 3352 - 4В
Область применения: питьевая вода и газ
Макс, разрешенное рабоч. давл. в бар для воды до 70 ° С PN 10 /16 бар DN 40 - 400 Строит,
длина F5 DIN 3202
DN 40 - 300: проверено и одобрено согл. DIN -DVGV. Одобрено VdS для служб пожарной безопасности.
Универсальные задвижки с муфтовым соединением для труб SG DIN 3352 - 4В
Область применения: питьевая вода и газ
Макс, разрешенное рабоч. давл. в бар для воды до 70 ° С PN1 16 DN 80 - 200
Строит, длина F5 DIN 3202
Универсальная задвижка со свободными фланцами
Область применения: питьевая вода и газ
PN16 DN80-200 Стр. длина согласно таблице (см. брошюру - оригинал)
Универсальная задвижка для концов труб, сваренных встык Область применения: питьевая вода и газы '
^неагрессивные газы условн. давление PN 4 и разреш. рабоч. давление 4 бар
Виды управления
Удлиненный шпиндель с колпаком задвижки
Напорный шток с маховиком и удлиненным шпинделем
Напорный шток с электроприводом и удлиненным шпинделем

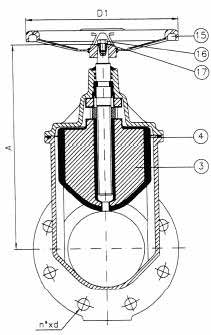

Удлиненный шпиндель с маховиком
Комплект дм подземного управления с защитной коробкой
Гидравл. или пневмопривод
Электропривод
Цепное колесо
Конический редуктор
Цилиндрический редуктор
Индикатор колесного типа
Штифтовой индикатор с концевым выключателем по требованию
Маховик
|
