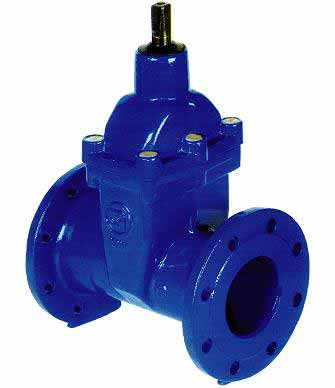

Конструкция:
- о-образное кольцо стержня "сухая резьба"
- подшипниковый стержень с накатанной резьбой
- клин вулканизированный на всей поверхности с
заменой накруткой.

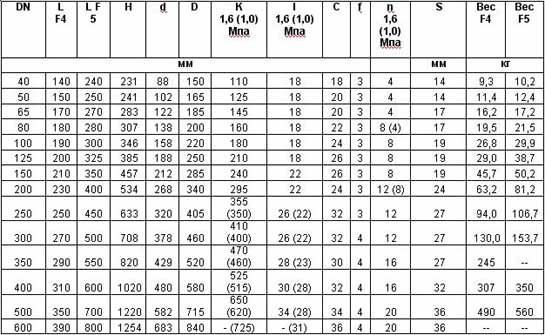

Технические данные:
Длина застройки DIN3202, F4-2111, F5-2002
Фланцевые соединительные концы 1,6 МПа DIN2501
(1.0 МПа - DIN2532)*
Номинальное давление 1,6 МПа (1,0 МПа)*
Рабочая температура 70 град. С (120 град. С)*
Материалы:
Корпус, крышка, клин
Серый чугун Gg25 DIN1691
Магниевый чугун GGG40 DIN1693
Шпиндель-сталь DIN1.4021
Клин - гуммированный EPDM (NBR)*
Болты - оцинкованные
Окраска-эпоксидная толщиной слоя 200 м (300 м)*
RAL 5005 (другой цвет)*
Применение:
Водопровод 1,6 МПа (1,0 МПа)* 70 град. С (120 град. С)*
Для питьевой воды (EPDM) (ph=4-8)
Гигиенический аттестат PZL №HK/W/0040/01/2001
Монтаж:
В горизонтальном или вертикальном положениях.
*-по заказу

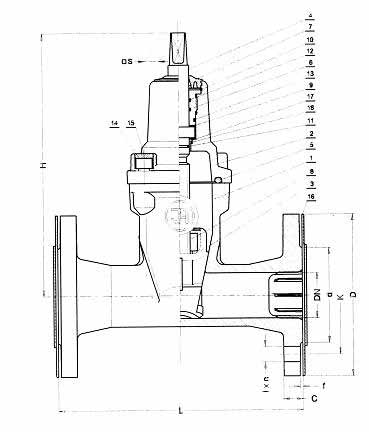

1 - Корпус
2 - Крышка
3 - Клин
4 - Шпиндель
5 - Уплотнение крышки
6 - Пробковый декель
7 - Уплотнение
8 - Гайка шпинделя
9 - Шайба шпинделя
10 - Стопроное кольцо
11 - 13 – Уплотнение, о-образное кольцо
14 – Шайба
15 - Винтовой стопор
16 – Стопор
17 – Рукав шпинделя
18 - Уплотнение, о-образное кольцо
|
