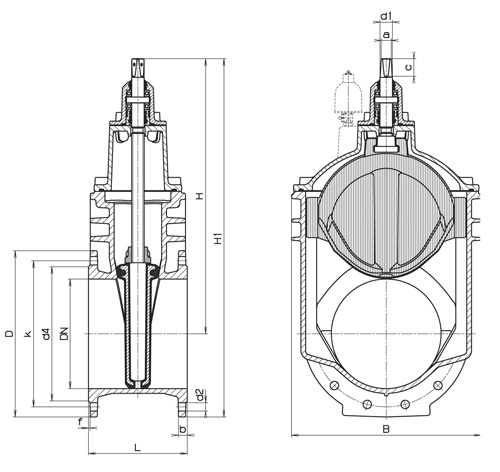

Упругозапирающаяся клиновая задвижка с гладким проходным каналом
PN 10 / PN 16
DN 250-600
Назначение:
для воды, сточных вод и нейтральных жидкостей с температурой до 70°C
Основные параметры:
DN 250-600
PN 10,16
Т до +70°C
Соединение: фланцевое
|
|
| Корпус, крышка и центрирующий фланец | Ковкий чугун EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 - DIN 1693) |
| Шпиндель | Нержавеющая сталь St 1.4021 |
| Клин | Ковкий чугун EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 - DIN 1693) |
| Направляющие клина | Износостойкий пластик с высокими характеристиками скольжения |
| Гайка клина | латунь CuZn36Pb3As |
| Втулка | MS 58 |
| О-образное кольцо и пазовое кольцо | эластомер |
| Кольцо | POM |
| Резиновый пыльник и резиновая прокладка | Эластомер |
| Болты крышки | St 8.8 DIN 912 |
| Защитное кольцо | PE |
| Шайбы скольжения | POM |
Корпус, крышка и центрирующий фланец задвижки из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 - DIN 1693) покрыты внутри и снаружи
антикоррозионным эпоксидным покрытием по DIN 30677-T2 в соответствии с DIN 3476 и всеми требованиями тестирования знака качества RAL раздела 662 (GSK -
ассоциация высококачественной антикоррозионной защиты)
Шпиндель задвижки из нержавеющей стали St 1.4021 с накатанной резьбой
Клин задвижки из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 - DIN 1693), внутри и снаружи покрыт вулканизированным эластомером
(годный для питьевой воды) и устройством слива (опорожнения) воды
Направляющие клина выполнены из износостойкого пластика с высокими характеристиками скольжения. Оптимальная конструкция гарантирует мин. трение и
истирание и мин. усилия на закрытие.
|
|
