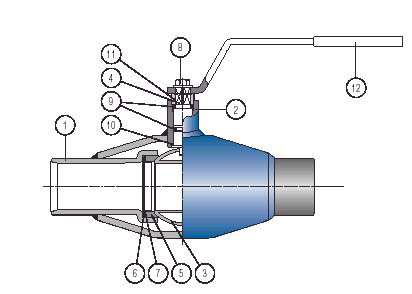

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
поз | НАИМЕНОВАНИЕ | МАТЕРИАЛЫ | |
1. | Корпус | Углеродистая сталь | St 37.8 |
2. | Втулка шпинделя | Углеродистая сталь | Fe 52 DP |
3. | Шар | Нержавеющая сталь | AISI 304 |
4. | Шпиндель | Нержавеющая сталь | AISI 303 |
5. | Уплотнение | Полимер | |
6. | Тарельчатая пружина | Закаленная сталь для изготовления пружин | |
7. | Опорное кольцо | Нержавеющая сталь | |
8. | Уплотнительная | Нержавеющая сталь | AISI 303 |
9. | Уплотнение | Графит | |
10. | Прокладка | Бронза | |
11. | Ограничитель | Нержавеющая сталь | AISI 304 |
12. | Ручка | Оцинкованная сталь |
Конструкция:
Корпус и штуцеры сварены в единое целое. Углеродно-тефлоновые уплотнительные
прокладки, усиленные L-образными кольцами, стойки к износу, воздействию
химикалий и загрязнений. Благодаря отшлифованным и отполированным
шарам, изготовленным из высококачественной стали, кран легок в работе
и надежно работает и после многих лет эксплуатации.
Свойства
Ввиду очень малого гидравлического сопротивления полнопроходной кран имеет хорошуюрасходную характеристику. Даже при больших скоростях кавитации не возникает. Шаровой кран Навал расчитан на
возникающие в теплосетях напряжения до 300N/мм2.
Полнопроходный шаровый кран не требует ухода, подтягивания или смазки. Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы. Благодаря высокому шпинделю, совместно с круглой
внешней формой крана, изоляционные работы легко выполнить. Ручка крана съемная и ее можно переставить на 180 град.
Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей.
Приводной механизм легко установить даже после монтажа крана.
Тарельчатые пружины прижимают уплотнения к плавающему шару. Таким
образом, кран имеет высокую плотность при низких и высоких перепадах
давления. Противовылетающий шпиндель уплотнен двумя О-образными
кольцами, из которых верхний - заменяемый (в кранах DN 65-300,
заменяемы оба кольца).
Тефлоновая прокладка между шпинделем и втулкой шпинделя работает
в качестве уплотнительной поверхности. Шпиндели кранов, начиная
с DN 65, оборудованы нержавеющей подшипниковой втулкой.
