Резиновый антивибрационный компенсатор, фланцевый FC10 Ду32- 600 Ру10
Основные характеристики
Давление максимальное DN 32-300 15 атм
Давление максимальное DN 350-600 8 атм
Температура максимальная +115 °C
Температура рабочая максимальная +95 °C
Рабочая среда: холодная вода горячая вода, нейтральные среды
Применение

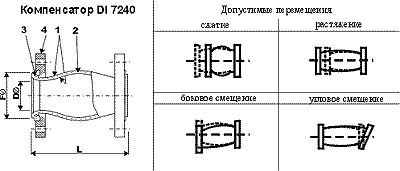

Резиновые антивибрационные компенсаторы предназначены для снижения шума, вибрации, гидравлических ударов, для
компенсации продольных, поперечных смещений, сдвига.

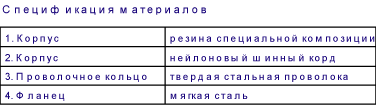

Резиновые компенсаторы сделаны из жаростойкой синтетической резины специальной композиции, превосходящей по своим
качествам натуральную или хлоропреновую резину. Это создает повышенную стойкость к воздействию горячей воды и постоянную
устойчивость давлению в течение длительного периода времени.
Благодаря мягкому каркасу и легкости его деформирования компенсатор быстро и легко присоединяется к трубопроводу даже
несмотря на возможное несоответствие между трубами (отклонение от оси, смещение).
В случае, если трубы, сделанные из различных материалов, соединены резиновым компенсатором это защищает их от развивающейся
электролитической коррозии.
Инструкция по монтажу

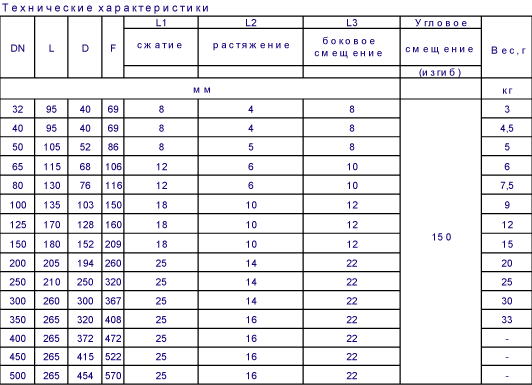

1. Соблюдать параметры, указанные в таблицах А
2. Установку резинового компенсатора необходимо выполнить после закрепления трубопроводов; недопустимо использование
компенсатора в качестве опорной конструкции.
3. Не рекомендуется, чтобы предварительное сжатие резинового компенсатора при монтаже превышало 3- 5 мм.
4. Недопустимо скручивание компенсатора при монтаже.
5. Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не
менее трех диаметров трубы от резинового компенсатора.
6. Болты должны быть установлены без прямого контакта с резиной (гайки устанавливаются на стороне противоположной резиновым
элементам - на стороне трубопровода).
7. Исключить возможность повреждения компенсатора острыми краями трубы.
8. Недопустима одновременная работа компенсатора на растяжение и сдвиг.
9. При установке резинового компенсатора на всасывании насоса недопустимо его растяжение.
10. При проведении сварочных работ в непосредственной близости от резинового компенсатора он должен быть защищен или
демонтирован.
11. Не рекомендуется окрашивать компенсатор или покрывать его слоем изоляции.
12. Хранить компенсаторы следует в ненагруженном состоянии в сухом прохладном месте.
